耐火原材料的用途电炉镁碳砖和功能

   在镁碳砖价格过去的分类中，黏土都是被列在酸性原料中，实际是不合适的。耐火原料的酸性依据是以游离的硅石（SiO2）为主体，因为按照耐火黏土与硅质原料的化学成分而言，耐火黏土中的游离硅石比硅质原料要少得多。因为在一般耐火黏土中有30%~45%的氧化铝，而氧化铝很少是游离状态的，必然与硅石结合而成高岭石（Al2O3·2SiO2·2H2O），即使有多余的硅石量也很少、作用也很小。因此，耐火黏土的酸性性质较硅质原料要弱得多。有些人认为，耐火黏土在高温下分解成为游离硅酸、游离氧化铝，但并不是就此不变，在继续受热时游离硅酸与游离氧化铝将结合成为英莱石（3Al2O3·2SiO2）。英莱石对碱性矿渣有很好的抗酸性能，同时由于耐火黏土中氧化铝成分的增高，其酸性物质渐渐变弱，当氧化铝达到50%，便出现碱性或中性性质，特别是在超高压力下制成的黏土砖，密度大、细致紧密、气孔率低，在高温条件下对碱性矿渣的抵抗性比硅石要强。就其侵蚀性而言，英莱石也是非常迟缓的，因此我们认为把耐火黏土列为半酸性原料是比较合适的。耐火黏土是耐火材料工业中最基本而且用途最广的一种原料。辽宁镁碳砖

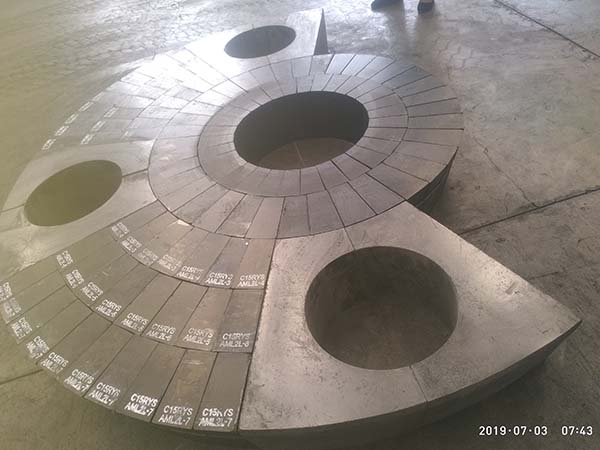

   炼钢制作系统包括转炉、电炉、炉外精炼炉、钢包和中间包等设备。在电炉中，干式振动料、预制或现浇炉盖或使用炉盖：三角区等部位，机压砖，均获得较好耐火使用效果；在转炉和电炉中，损毁时一般采用耐火喷涂料进行适量的修补，其方法有通过手工投补，湿式、干式或火焰喷涂和溅渣护炉的方法等。在转炉中，普遍采用传统的溅渣护炉技术，炉龄能达到将近一万次以上；炉外精炼炉种类较多，RH法和DH法脱气装置的插入相应的管衬体，一般用高铝质耐火浇注料大面积浇成整体，使用寿命大约20~80次。钢包和中间包是炼钢炉的重要附属工业设备，也是消耗耐火材料最多的热工设备。

   镁碳砖的成型是使耐火砖组织结构致密化的重要因素：由于泥料中石墨量大，骨料临界颗粒小，因此宜采用高压成型并严格按照先轻后重，多次加压的操作规程压制，以免产生成型裂纹。采用抽真空，排气加压的操作规程。另外，高压成型的砖坯表面非常光滑，搬运和筑砌时易滑动，所以成型后的砖坯要采取浸渍或涂抹0.1一2mm厚的热硬性树脂形成树脂膜防止滑动。一般称这种处理为防滑处理。成型的镁碳砖坯必须经过硬化处理才能使用，硬化处理的温疫对耐火砖的性能有很大的影响。经研究证明，在200一250℃硬化处理较为合适，对于保证砖的体积密度、降低气孔率等均有女子处，高于250℃和低于200℃时，硬化处理均会带来不良影响。要严格升揾制空。通常在50—60℃时，因树脂软化，应适当保温；在100—110℃，因有溶剂大量排出，应保温；住200—250℃，为使反应完全，也应适当保温。

   国内大中型高炉寿命已达10年以上，但需要进行1-2次中修。如1000m3高炉中修一次需要停产25-35天，修理费达3000万元，影响产量上万吨。从93年鞍钢成功地实施了高炉炉体热喷补造衬后，首钢从95年开始至今30多次对1#-5#高炉在不同部位进行喷补，积累了丰富的经验。全国各地750-2500 m3的高炉：本钢、鞍钢、莱钢、水城钢厂、湘钢、太钢几大钢铁企业成功地进行了高炉遥控喷补造衬。
