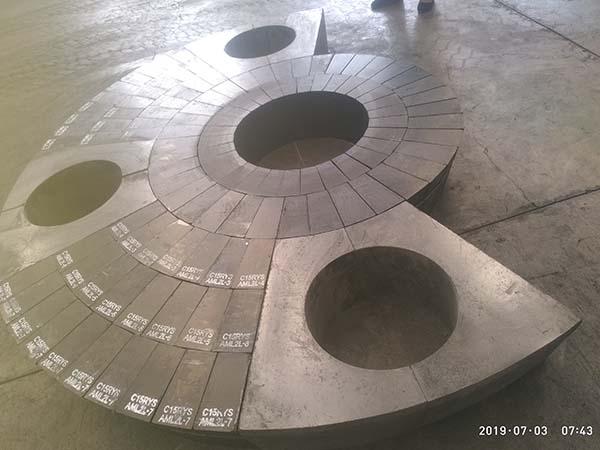

镁碳砖在转炉各部位上的应用

   研究与实践表明,原材料的质量性能对转炉用镁碳砖厂家使用效果有较大影响。因此,必须严格选用各种原材料。1.1.1 镁砂的选择 镁碳砖在使用过程中镁砂颗粒的蚀损过程大致为: ①方镁石颗粒与石墨在高温真空下产生固相反应如下: MgO+C→Mg↑+CO↑ 生成的蒸汽和CO挥发;②方镁石颗粒被熔渣化学熔损,包括外来炉渣及镁砂杂质中的各类氧化物的熔损; ③镁碳砖工作层基质氧化脱碳后,其结合强度降低.在炉渣的渗透及冲刷下,方镁石颗粒脱离砖体被冲裹进炉渣内。日本学者对电熔镁砂中MgO含量与侵蚀深度间的关系以及镁碳砖的抗渣性与镁砂中方镁石晶粒大小之间的关系作了深入的研究,其结果可以明显看出,生产镁碳砖不仅要注意镁砂的纯度,而且还要注意选用大结晶的电熔镁砂,并希望CaO/SiO2≥2。在充分考虑上述因素后,使用的镁碳砖选用了方镁石结晶晶粒大、结合力强、杂质少的高氧化镁含量的镁砂作为主要原料,这种镁砂不仅能降低方镁石晶体被硅酸盐相分割程度,减少熔渣对晶界的侵蚀速度,还可以提高镁砂与石墨高温共存时的稳定。辽宁镁碳砖

   转炉用镁碳砖的生产工艺技术规程  镁碳砖一般为不烧制品，生产工艺主要包括原料加工准备、配料、混练、成型、热处理。（镁碳砖工艺流程图见后面）  A、配料工序：是重要工序1、应严格按配方粒度、配比要求计量，这是最根本的要求。作为配料人员首先能识别原料，正确熟练的使用计量工具；工作中应注意观察原料有无颜色、粒度、气味、浓度、手感等方面的变化，如有异常应立即反映。所用的所有颗粒料、粉料不能有潮湿、结块现象，注意防雨淋、防潮。1-0以下的细粉料要双塑防潮包装。 B、混料工序：也是重要工序，因混出的泥料的成型性能直接影响砖坯质量。  加料顺序一般要求：镁砂粗颗粒、中颗粒（3-6，1-3，1-0）---酚醛树脂---石墨---镁砂细粉、添加剂。  加入颗粒料后加入结合剂低速混练一段时间，使液体树脂在颗粒上附着均匀后，开始加入石墨，通过混练使之粘在镁砂颗粒的液膜外，经过混练挤压而将粘在镁砂颗粒外壳上的石墨压到颗粒上，并将一部分多余的树脂排挤出去。这时才能进行高速混练，否则就会使石墨浮在料上面无法制取良好的泥料。由于石墨导热性好，热容小，而镁砂粗颗粒的热容大，所以在高速混练时所产生的摩擦热有利于润湿石墨。只有当上述一系列操作完成后，才能加入镁砂细粉和添加剂等继续混练，当石墨、镁砂颗粒和细粉以及添加剂等已经被润湿，并且颗粒上多余的结合剂也基本上全部排挤出来，同时镁砂颗粒外包裹的石墨也较致密地压到颗粒上时，混练才可结束。

   电熔镁砂：是天然菱镁矿石、轻烧氧化镁或烧结镁砂经电弧炉熔融而成的碱性耐火材料。电熔镁砂的主晶相为方镁石，熔点为2800℃，在真空中1600℃就开始升华，在还原气氛中2000℃以上开始升华，密度大于3.40g/cm3,气孔率0%-10%，莫氏硬度5.5，抗碱性炉渣侵蚀性很强，化学性质稳定，在1500℃的高温下与除硅砖以外的各种耐火材料之间不起反应或弱反应。外观应为经过完全的熔融结晶比较明显，不允许混入其它镁砂或杂物。

   镁碳砖的主要组成：镁碳砖是以镁砂和石墨为主要原料外加适量结合剂经高压成型，低温热处理而成的耐火制品。镁碳砖始于日本，于20世纪70年代初发展起来的一种新型耐火制品。主要用于炼钢用转炉用、电炉工作衬、炉外精炼钢包的工作衬。

   镁碳砖与铝镁碳砖之间差别在哪?镁碳砖与铝镁碳砖之间的区别就是采用的原料是不一样的，镁碳砖是一种树脂结合的砖，由电熔镁砂和石墨制成。镁铁砖，如果需要，还可以添加抗氧化剂，镁碳砖在耐热性，耐腐蚀性，耐腐蚀性和抗剥落性方面表现良好。镁碳砖主要用于转炉，电弧炉，直流电弧炉的衬里，钢包渣线等部位。镁铝碳砖由优质的铝土矿，刚玉，电熔镁砂和石墨制成。铝镁碳砖具有适当的残余膨胀，低导热性和更好的绝缘性能。铝镁碳砖用于钢包的渣线，钢包壁的下部，钢包底部和钢包的自由区。
