镁砖砌筑得需要哪些步骤让镁碳砖厂家还给你讲讲

发镁砖（magnesite brick）氧化镁含量在90%以上、以方镁石为主晶相的碱性耐火材料。一般可分为烧结镁砖（又称烧成镁砖）和化学结合镁砖（又称不烧镁砖）两大类。纯度和烧成温度高的镁砖，由于方镁石晶粒直接接触，称为直接结合镁砖；用电熔镁砂为原料制成的砖称为电熔再结合镁砖。一般可分为烧结镁砖（又称烧成镁砖）和化学结合镁砖（又称不烧镁砖）两大类。纯度和烧成温度高的镁砖，由于方镁石晶粒直接接触，称为直接结合镁砖；用电熔镁砂为原料制成的砖称为电熔再结合镁砖镁砖厂家

镁砖有较高的耐火度，很好的耐碱性渣性能，荷重软化开始温度高，但抗热震性能差。烧结镁砖以制砖镁砖为原料，经粉碎、配料、混练、成型后，在1550～1600℃的高温下烧成，高纯制品的烧成温度在1750℃以上。不浇镁砖是在镁砂中加入适当的化学结合剂，经混炼、成型、干燥而制成。镁砖公司根据生产镁砖的经验，为使窑衬材料充分发挥效能，确保窑衬材料的使用周期，延长使用寿命，对耐火砖砌筑做了以下规定：

1、仔细清扫窑壳内壁的灰尘及渣屑；镁砖

2、窑壳内应平整没有凹凸不平现象；+

3、镁砖与砖之间灰缝控制在1.5mm~2mm；

4、胶泥的涂抹要均匀饱满，不要有缺浆现象。均匀的涂抹胶泥，且用砌体搓动胶泥，使胶泥能微量挤出；

5、窑衬的砌筑要平整不能有错台，应力求避免错位、倾斜、灰缝不均、离中、重缝、通缝、张口、脱空、毛缝、蛇形弯、砌体鼓包以及混浆等通病；

6、耐火砖衬中的膨胀缝，必须按设计留设，不得遗漏；

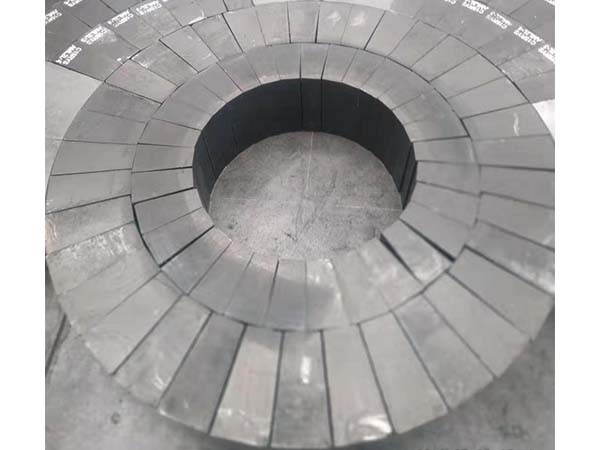

7、镁砖重要部位和外形复杂部位的衬里应先进行预砌筑；

8、锁缝要牢固。加工耐火砖时要用切砖机对砖进行精细加工，不得使用手工加工砖；镁砖在回转窑内及托砖板下的封顶砖应不小于原砖的70%；在平面的接头砖和弯道砖中，不得小于原砖的1/2。镁碳砖价格必须用原砖锁口。砖的加工面不宜朝向炉膛内侧。

混料过程中，为了使石墨均匀地包围在镁砂颗粒周围，加料顺序应为：镁砂颗粒→结合剂→石墨→镁砂细粉与添加剂粉。由于石墨含量大、密度小，添加剂量又非常少，欲混合均匀，需要较长的时间，但混合时间过长又容易使镁砂颗粒周围的石墨和细粉脱落，所以混合时间要适当。铝土矿熟料的质量控制,除了需要一定的化学成分外,还取决于体积密度:特殊等级大于3.00毫米;I级视觉2.80毫米;II级视觉2.55毫米;III级2.45毫米或以上.
